管状反応器のトラブルシューティングは、化学処理に携わるすべての人、特にオペレーターやエンジニアにとって重要なスキルです。管型反応器のサプライヤーとして、私は長年にわたってさまざまな問題に遭遇し、それらに対処するための効果的な戦略を開発してきました。このブログでは、管状反応器のトラブルシューティング方法に関する貴重な洞察をいくつか共有します。
管状反応器の基本を理解する
トラブルシューティングに入る前に、管状反応器がどのように機能するかをしっかりと理解することが重要です。管型反応器は、反応物が管の一端に供給され、生成物がもう一方の端から取り出される連続フロー反応器です。反応は、反応物がチューブを通って流れるときに起こります。管状反応器は、効率が高く、連続運転が可能で、大規模生産に対応できるため、化学産業で広く使用されています。
よくある問題とその原因
1. 低いコンバージョン率
管型反応器で最も一般的な問題の 1 つは、変換率が低いことです。これは、すべての反応物が生成物に変換されるわけではないことを意味します。この問題にはいくつかの原因が考えられます。
- 不十分な滞在時間: 反応物質がチューブを通過する速度が速すぎる場合、完全に反応するのに十分な時間がありません。これは、流量が高いか、チューブが短すぎることが原因である可能性があります。
- 温度が不十分です: 多くの化学反応は温度に依存します。反応器内の温度が低すぎると反応速度が遅くなり、転化率が低くなります。
- 触媒の不活性化: 反応器で触媒が使用されている場合、その失活により反応速度が低下し、転化率が低下する可能性があります。触媒の失活は、被毒、焼結、または汚れによって引き起こされる可能性があります。
2. 圧力損失の問題
管状反応器全体にわたる重大な圧力降下も問題を引き起こす可能性があります。流量の減少、エネルギー消費の増加、さらには反応器の損傷につながる可能性があります。圧力低下の主な原因は次のとおりです。
- 汚れ: 時間の経過とともに、チューブの内壁に堆積物が蓄積し、流路が狭くなり、圧力損失が増加することがあります。ファウリングは、固体の沈殿、重合、または不純物の蓄積によって引き起こされる可能性があります。
- 詰まり: 壊れた触媒粒子や破片など、チューブ内の物理的な詰まりにより、突然の大幅な圧力低下が発生する可能性があります。
3. 温度制御の問題
反応を成功させるには、管型反応器全体で一貫した温度を維持することが重要です。温度制御の問題は、次のような原因で発生する可能性があります。
- 不十分な加熱または冷却: 加熱または冷却システムが適切に機能していない場合、反応器内の温度が変動し、反応速度と製品の品質が不安定になる可能性があります。
- 熱伝達の問題: 反応器壁と反応物質の間の熱伝達が不十分な場合も、温度変動が発生する可能性があります。これは、伝熱面の汚れまたは不適切な流れパターンが原因である可能性があります。
トラブルシューティングの手順
1. データの収集と分析
管状反応器のトラブルシューティングの最初のステップは、関連データを収集して分析することです。これには、反応器内のさまざまなポイントでの流量、温度、圧力、変換率の測定が含まれます。実際のデータと設計仕様を比較することで、逸脱や潜在的な問題を特定できます。
2. 目視検査
原子炉を目視検査すると、貴重な情報が得られます。チューブに漏れ、腐食、物理的損傷の兆候がないか確認してください。チューブ内の堆積物や詰まりを探します。これらは検査ポートを通じて、または必要に応じて反応器を分解することによって検出できます。
3. 低いコンバージョン率への対処
- 流量を調整する: 滞留時間が短すぎる場合は、流量を減らして反応物の反応時間を長くします。ただし、流量を減らしすぎると圧力損失の増加などの問題が発生する可能性がありますので注意してください。
- 温度を上げる: 温度が低すぎる場合は、加熱出力を増やすか、冷却システムを調整してより高い温度を維持します。リアクターと反応物質の安全な動作温度範囲内にあるようにしてください。
- 触媒を再生または交換する: 触媒が失活した場合は、メーカーの指示に従って再生してみてください。再生できない場合は触媒を新品と交換してください。
4. 圧力損失の問題の解決
- 反応器を掃除する: 汚れが圧力低下の原因である場合は、適切な洗浄剤を使用してチューブの内壁を洗浄します。これは、化学的洗浄、機械的洗浄、またはその両方の組み合わせによって実行できます。
- 詰まりを取り除く: チューブ内に物理的な詰まりがある場合は、バックフラッシュや適切なツールを使用して破片を取り除くなどの手法を使用して、詰まりを取り除いてみてください。
5. 温度制御の問題の解決
- 冷暖房システムをチェックする: 加熱および冷却装置を検査して、適切に動作していることを確認します。バルブやポンプに漏れや故障がないか、液面が適切かどうかを確認してください。
- 熱伝達を改善する: 熱伝達が悪い場合は、伝熱面を清掃するか、流れパターンを変更して混合と熱伝達を強化します。
関連製品

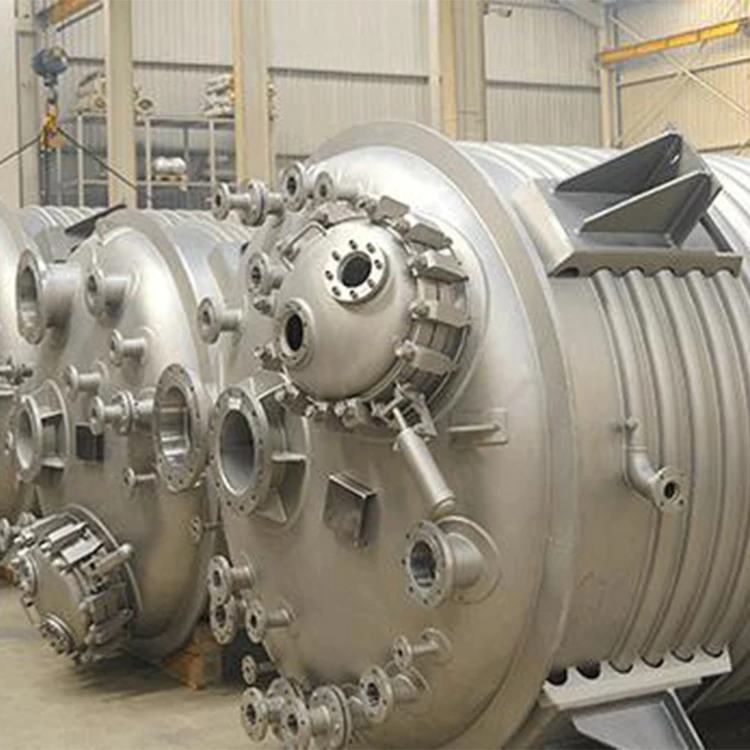

当社は管型反応器のサプライヤーとして、硫黄溶解釜、ステンレス鋼反応器、ステンレス鋼反応釜などの関連製品も提供しています。これらの製品は、管状反応器と連携して動作するように設計されており、化学処理操作の全体的な効率を向上させることができます。
結論
管状反応器のトラブルシューティングには、体系的なアプローチと反応器の動作についての十分な理解が必要です。一般的な問題とその原因を特定し、適切な解決策を実装することで、管型反応器の最適なパフォーマンスを確保できます。解決しない問題に直面している場合、またはさらなるサポートが必要な場合は、遠慮なくお問い合わせください。当社には、専門的なアドバイスとサポートを提供できる経験豊富なエンジニアのチームがいます。既存のリアクターのトラブルシューティングを検討している場合でも、新しいリアクターの購入を検討している場合でも、当社はお客様が正しい決定を下せるようお手伝いいたします。詳細については、当社までお問い合わせください。また、お客様の特定の要件についての話し合いを開始してください。
参考文献
- レーベンシュピール、O. (1999)。化学反応工学 (第 3 版)。ワイリー。
- フォグラー、HS (2016)。化学反応工学の要素 (第 5 版)。ピアソン。
