高圧容器設計の応力解析とは何ですか?{0}

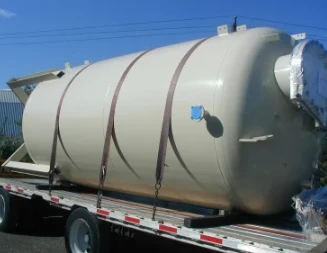

高圧容器-は、化学処理、石油とガスの生産、発電、製薬などの多くの産業において重要なコンポーネントです。これらは高圧をサポートし、安全な操作と信頼性を保証するように設計されています。応力解析は、エンジニアが高圧荷重に対する材料の反応を予測し、故障の可能性がある領域を特定し、構造の完全性を強化できるため、高圧容器設計の重要な要素です。-

この論文では、応力解析の重要性、高圧容器内で発生するさまざまな形の応力、設計上の重要な考慮事項、故障回避メカニズムについて説明します。{0}

圧力容器内の応力解析は、構造や材料が内部および外部パラメータにどのように反応するかを解析する重要なプロセスです。高圧容器の設計では、容器が崩壊することなくさまざまな条件下で運転できることを保証するために、さまざまな種類の応力の解析が必要になります。

これにより、エンジニアは次のことが可能になります。
• 内圧を支えるために必要な最適な壁の厚さを決定します。
• 応力分散が最も大きい材料を選択してください。
• 潜在的な障害点を特定し、リスクを最小限に抑えます。
• 圧力容器の寿命と信頼性を高めます。

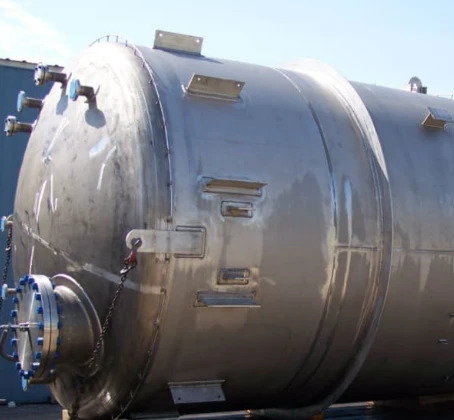

高圧容器は、その性能に影響を与えるさまざまな種類の応力にさらされます。-圧力容器のさまざまな応力タイプには次のものがあります。

1. 周方向応力（フープ応力）

フープ応力とは、円筒形の圧力容器の内圧による円周方向に沿った応力を指します。通常、これは薄壁の圧力容器内で最も高い応力です。-

2. 縦方向応力（軸方向応力）

縦方向の応力は血管の軸に沿って発生します。縦方向の応力は一般にフープ応力よりも小さく、以下によってもたらされます。
これは、薄肉の圧力容器の場合、縦方向の応力はフープ応力の約半分に等しいことを意味します。{0}}

3. ラジアル応力

半径方向の応力は血管壁の厚さの方向にあり、通常、薄壁の血管のフープ応力や縦方向の応力に比べて小さくなります。{0}}これは、壁全体で応力が変化する厚い壁の血管で顕著です。-

4. 熱応力

圧力容器内の熱応力は、容器内の温度変化の結果として生じ、膨張または収縮を引き起こします。 -不均一な加熱または冷却は応力集中を引き起こす可能性があり、最終的には時間の経過とともに亀裂や構造破壊を引き起こす可能性があります。

5. せん断応力

せん断応力は、接続されたノズルや溶接部などの不連続な領域で発生します。このような領域での局所的な破損を防ぐために、せん断応力解析を行う必要があります。

エンジニアは高圧容器の応力解析にさまざまな方法を活用し、安全基準と性能要件への準拠を確保しています。{0}これらには次のものが含まれます。

1. 分析方法

応力分布の近似には、厚肉円筒のラメの方程式や薄肉容器のバーローの公式などの古典的な工学公式が使用されます。-これらの公式により、基本的な容器の形状を簡単かつ正確に計算できます。

2. 有限要素解析 (FEA)

有限要素解析 (FEA) は、複雑な形状内の応力分布の複雑なモデリングを可能にする数値手法です。 FEA は、船舶を非常に小さな要素に分割し、境界条件を課すことで機能し、エンジニアは次のことを可能にします。
• 応力の高い領域を特定します。-
• さまざまな荷重ケースを再作成します。
• 製造前に設計を最適化します。

3. 実験的テスト

ひずみゲージ解析や静水圧試験などの物理試験により、理論モデルが確認され、実際の信頼性が得られます。{0}}これらのテストにより、船舶が就航する前に弱点が明らかになります。

効果的かつ安全に運転するには、高圧容器を次のいくつかの重要な考慮事項に基づいて設計する必要があります。{0}

1. 高圧容器の材質の選択-

材料の選択は、容器の性能と寿命に大きく影響します。エンジニアは、次のようなさまざまな基準に従って材料を選択します。
• 延性と強度
• 耐食性
• 温度耐性
• 費用対効果-
使用される一般的な材料は、複合材料、炭素鋼、ステンレス鋼です。

2. 肉厚

適切な壁厚により、容器は変形することなく内圧に耐えることができます。厚さの要件は、ASME ボイラーおよび圧力容器コード (BPVC) 仕様に従って指定されます。

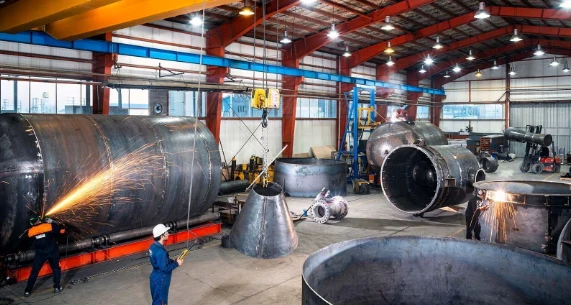

3. 溶接および接合部の完全性

溶接は高圧容器の設計において重要な要素です。{0}溶接が不十分だと応力集中が発生し、最終的には構造破壊につながる可能性があります。溶接の完全性を検査するには、放射線検査 (RT) や超音波検査 (UT) などの非破壊検査 (NDT) が使用されます。-

4. 安全係数

設計には安全マージンが組み込まれているため、材料特性、動作条件、欠陥などの不確実性に備えることができます。これにより、過酷な状況でも船舶が安全に航行できるようになります。

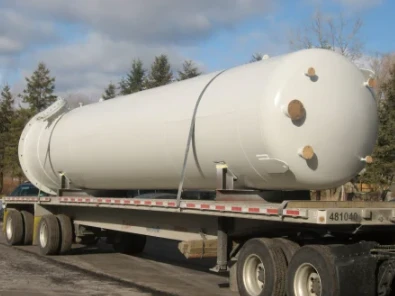

厳格な設計要件にもかかわらず、適切な予防措置を講じないと高圧容器が故障する可能性があります。{0}最も一般的な障害モードは次のとおりです。

1. 譲歩

応力が材料の降伏強度を超える場合、永久変形が発生します。これを抑制しないと容器の故障につながる可能性があります。

2. 疲労破壊

繰り返し荷重がかかると、時間の経過とともに小さな亀裂が成長し、突然の破損につながる可能性があります。予防策は次のとおりです。
• 疲労に強い素材を使用しています。-
• 定期的な検査。
• ストレス-を軽減する治療法。

3. クリープ

高温に長時間さらされると、クリープや徐々に変形が生じ、容器の完全性が弱まります。これは発電所や化学処理装置では一般的です。クリープ対策には、耐クリープ合金や低応力容器の設計が含まれます。-

4.バースト

破裂は、内圧が容器の設計限界を超えると沈殿する可能性がある致命的な故障です。過圧を防ぐには、安全弁などの適切な圧力逃がし装置が必要です。-

応力解析は高圧容器設計の重要な側面であり、最大限の信頼性、安全性、効率性を確保します。{0}グニー先頭に立って高圧容器メーカーでは、さまざまな応力の種類を理解し、高度な分析技術を利用し、業界標準に準拠することの重要性を強調しています。革新的な応力解析手法を導入することで、エンジニアは故障のリスクを最小限に抑えながら、極端な条件に耐えることができる堅牢な容器を設計できます。

業界全体が材料科学と計算モデリングの限界を押し広げており、応力解析の将来の進歩により、圧力容器がより安全かつ効率的になると予測されています。
