高圧の選択-シェルアンドチューブ熱交換器石油化学プロセスにおける重要な決定は、プラントの安全性、信頼性、収益性に直接影響を与える重要なエンジニアリング上の決定です。標準的な熱交換器とは異なり、高圧ユニットでは、機械設計、材料の完全性、および極限の動作に対する細心の注意が必要です。-石油化学分野にサービスを提供する専門メーカーとして、GNEE は、特有の課題に対処し、厳しい条件下で最適なパフォーマンスを保証する熱交換器を指定するのに役立つ、この的を絞ったガイドを提供します。
石油化学サービス特有の需要を理解する
石油化学用途-には、水素化分解装置の原料効率の高い交換器、反応器チャージ ヒーター、合成ガス クーラー、または高圧-高圧凝縮器-などがあります。-には、次のような特有の課題があります。
極度の圧力と温度:動作は多くの場合 100 bar (1450 psi) を超え、高温を伴うため、堅牢な機械設計が必要です。
攻撃的で危険なメディア:プロセスストリームには、高い分圧下で水素、硫化水素 (H2S)、塩化物、その他の腐食性元素が含まれる場合があります。
熱サイクルと疲労:頻繁な起動、停止、およびプロセスの変動は熱応力を誘発し、疲労破壊につながる可能性があります。
汚れと信頼性:メンテナンスのためのダウンタイムは非常にコストがかかるため、信頼性と長い実行時間が最も重要になります。{0}}
高圧サービスの重要な選択基準-
1. 機械設計と規格への準拠: 安全の基礎
機械設計では、コスト削減のコンパクト性よりも完全性を優先する必要があります。{0}
TEMA タイプの選択:高圧の任務の場合、-固定チューブシート (TEMA L または N)熱応力が管理可能で、シェル側の洗浄が必要ない場合には、この設計が好まれることがよくあります。{0}}堅牢で漏れにくい構成を提供します。-ユー-チューブ（TEMA U）この設計は、高圧/高温環境における大きな熱膨張の処理に優れています。{0}高圧-フローティングヘッド設計は複雑でコストがかかりますが、特定の洗浄性要件には必要な場合があります。
コードのコンプライアンス:製造は次の事項を厳守する必要がありますASME ボイラーおよび圧力容器コード、セクション VIII、ディビジョン 1 またはディビジョン 2。 Division 2 は、より高い設計マージンとより厳密な分析を備えており、重要な高圧サービスに指定されることがよくあります。-完全な材料トレーサビリティとメーカーのデータレポートを保証します。
クリティカルコンポーネントエンジニアリング:以下の点に特に注意してください。
管板の厚さ:曲げ応力とせん断応力の厳密な分析が必要です。
ノズルとフランジの設計:全圧に対する定格が必要です。多くの場合、一体的に強化されたノズルまたは特殊な鍛造ノズルが必要です。
パス仕切り板：高圧のチューブパスでは、慎重なシールと機械的強度が必要です。{0}
2. 耐食性と耐水素性を考慮した材料の選択
材料の破損は避けられません。選択には、プロセスの化学反応や水素攻撃などのメカニズムを考慮する必要があります。
水素サービス：高温水素を使用するサービスの場合、材料は以下に準拠する必要があります。-API 941 (ネルソン曲線)水素脆化や脱炭を防ぎます。一般的な選択肢としては、キルド炭素鋼 (限界まで)、C-1/2 Mo、1/4 Cr-1/2 Mo、および 2/4 Cr-1 Mo 鋼が挙げられます。
湿潤 H₂S および塩化物応力腐食割れ (SCC):耐性が証明されている材料を指定します。二相ステンレス鋼 (例: 2205)または応力-を緩和したオーステナイト系グレード該当する場合。溶接後の適切な熱処理は非常に重要です。

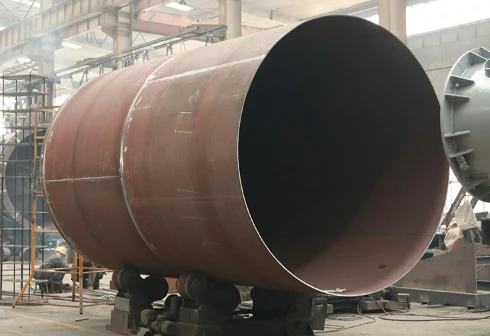

高圧-シェル-側:シェルの材質は、多くの場合、厚肉の炭素鋼や低合金鋼であり、動作温度で適切な衝撃特性を備えていなければなりません。{0}
3. 高圧流体用の熱-油圧設計-
高圧の気体と液体には、設計に大きな影響を与える異なる物理的特性があります。-
プロパティのバリエーション:密度と比熱は、特に臨界点近くでは、圧力によって大幅に変化する可能性があります。実際の動作圧力における正確な流体特性データは、正しいデューティと LMTD の計算に不可欠です。
汚れに関する考慮事項:現実的で保守的な汚れ係数を適用します。高圧交換器の汚れを過小評価すると、急速な性能低下につながり、是正するのが困難になります。-
振動解析:チューブ側の高密度、高速の流体により、流動誘起振動（FIV）のリスクが高まり、チューブの致命的な故障を引き起こす可能性があります。-詳細なFIV分析バッフルのタイプ（例: 螺旋状、窓内にチューブのないセグメント型など）、間隔、サポート プレートのレイアウトを最適化するには、TEMA または独自のソフトウェアを使用することが必須です。
4. 製造、テスト、品質保証
最高の設計基準も、製造が不十分だと無効になります。
溶接と臨死体験:すべての重要な接合部 (チューブシートと-シェル、ノズル) に完全溶け込み溶接があるかどうかを確認します。非破壊検査（NDE）は、以下を含む広範なものである必要があります。-縦方向/円周方向の継ぎ目の100% X線撮影(RT)、超音波検査 (UT) による厚さの測定、および染料浸透探傷試験 (PT) または磁粉探傷試験 (MT)すべての取り付け溶接部に。
熱処理:-溶接後熱処理（PWHT）は、応力腐食割れを防止し、靭性を向上させるために、特に厚い部分や合金材料の応力除去に必要となることがよくあります。
静水圧試験:ユニットは、細心の注意を払って文書化された手順と結果に従って、ASME コードに従って設計圧力の 1.5 倍でテストする必要があります。
専門メーカーとの提携: GNEE の利点
高圧交換器の選択は、商品の購入ではありません。-それには、実証済みの石油化学の専門知識、高度なエンジニアリング能力、妥協のない品質文化を備えたメーカーが必要です。
GNEE では、プロセスに関する深い知識と最先端の設計ツールを組み合わせて、安全で信頼性が高く効率的な高圧熱交換器を提供しています。{{3}当社のエンジニアは、機械的完全性を確保するために、チューブシートとノズルの有限要素解析 (FEA) や詳細な流れ{6}}誘発振動研究-などの専門的な分析を実行します。-当社は材料の完全なトレーサビリティを維持し、最も厳格な国際製造および試験基準を遵守しています。
最も重要な石油化学サービスの安全性やパフォーマンスに妥協しないでください。
高圧熱交換器の要件を内密にレビューするには、今すぐ GNEE エンジニアリング チームにお問い合わせください。{0}当社の専門知識を活用して、コンプライアンスに準拠し、信頼性が高く、最適化されたソリューションをご案内します。
