シェルアンドチューブ熱交換器の材料選択: 炭素鋼 vs ステンレス鋼 vs チタン

素材選びは、唯一の最も重要な決定を購入する際にシェルアンドチューブ熱交換器産業プラントにとっては、-設計タイプや伝熱面積よりもさらに大きな影響を及ぼします。間違った材料の選択は、熱交換器の早期故障、腐食によるダウンタイム、頻繁なメンテナンス、高価な交換、さらには高圧/腐食性の工業プロセスの安全上の危険を引き起こす最大の原因です。-対照的に、-適切に選択された材料は、シェルアンドチューブ熱交換器の寿命を 3～5 年から 10-20+ 年に延ばし、メンテナンスコストを 70% 削減し、計画外の生産停止を排除します。

産業用バイヤー、プラントエンジニア、調達マネージャーにとって、次のいずれかの選択が可能です。炭素鋼(CS), ステンレス鋼(SS、304/316/316L)そしてチタン単に予算の問題ではありません-熱交換器をお客様のニーズに合わせて選択することですプロセス流体の特性、動作温度/圧力、腐食リスク、および総ライフサイクルコスト (TCO)。すべての用途に「最適な材料」というものはありません。炭素鋼は、低コスト、低腐食プロセスに最適です。-ステンレス鋼は、ほとんどの産業プラントにとって普遍的な主力製品です。チタンは、極度の腐食や過酷な動作条件に最適なソリューションです。

この包括的な材料選択ガイドでは、シェルアンドチューブ熱交換器における炭素鋼、ステンレス鋼、チタンの中心的な特性、利点、制限、理想的な用途、コストのトレードオフを詳しく説明します。{0}これらの最も広く使用されている 3 つの工業用熱交換器材料を並べて比較し、実証済みの材料選択ルールを共有し、避けるべき重大な間違いを強調します。--このガイドを終えると、シェルアンドチューブ熱交換器に最適な材料を選択するための明確で実行可能なロードマップが得られます。-独自の工業プロセスに合わせて、性能、耐久性、コンプライアンス、コストのバランスをとった材料を選択できます。

重要な選択前のメモ-: このガイドで説明されているすべての資料は、以下に準拠しています。ASME BPVC セクション VIII（圧力容器規格）およびTEMA規格（管状熱交換器製造ベンチマーク）-産業用シェルアンドチューブ熱交換器の世界的なゴールド スタンダード。この準拠は産業用途では交渉の余地がありません。評判の良い B2B 熱交換器サプライヤーはすべて、自社製品の認定材料試験レポート (MTR) を提供します。

炭素鋼は、最も広く使用されている入門レベルの教材-シェルアンドチューブ熱交換器用であり、初期予算が限られており非腐食性プロセス流体を使用する産業用バイヤーにとって最適です。{0}{1}{1}これは熱交換器製造の基礎となる材料であり、成熟した製造プロセス、普遍的な入手可能性、および 3 つの材料すべての中で最も低価格な点を備えています。すべての炭素鋼シェルアンドチューブ熱交換器は、工業用圧力容器の ASME A106 (チューブ材料) および A516 (シェル材料) 規格に準拠しています。

✅ コア材料の特性 (シェル&チューブ熱交換器固有)

温度耐性:-20度～300度(連続運転);熱伝導率=45 W/mK (優れた熱伝達効率、SS/チタンよりも優れています)。

圧力許容差:0～40バール(低圧から中圧の工業プロセスに最適。肉厚を厚くして 60 bar にアップグレード可能)。

機械的強度: 高い引張強度 (485 MPa)、優れた溶接性と成形性。現場での製造と修理が簡単です。-

耐食性:貧しい- 炭素鋼は、湿気、酸素、酸性/アルカリ性の液体、または海水にさらされると錆びたり酸化したりする傾向があります。塩化物/硫黄による腐食に対する耐性がありません。屋外で使用する場合は、表面の錆を防ぐために定期的な塗装/コーティングが必要です。

✅ シェルアンドチューブ熱交換器用炭素鋼の主な利点

✅-超低額の初期費用（316L ステンレス鋼より 30 ～ 50% 安い) → 厳しい資本予算に最適。

✅ 優れた熱伝導率 → クリーンな流体の熱伝達効率が向上し、エネルギー消費が削減されます。

✅ 製造とメンテナンスが簡単 → 現場での修理や溶接が簡単で、特殊な工具は必要ありません。-

✅ コンパクトな設計 → 炭素鋼の高強度により、同じ圧力定格でも肉厚を薄くし、設置面積を小さくすることができます。

✅ 幅広い入手可能性 → 炭素鋼熱交換器はリードタイムが短い（材料供給の遅れがない）。

✅ 重大な制限（産業選択に関しては交渉不可）-

❌ 耐食性ゼロ→最大の欠点。炭素鋼は、酸性/アルカリ性の流体、海水、塩水、または塩化物を多く含む媒体と接触すると急速に腐食します（6-12 か月）。腐食はチューブの漏れ、液体の汚染、および機器全体の故障につながります。

❌ Not suitable for high-temperature processes (>300 度) → 材料が軟化して構造強度が失われ、シェル/チューブが変形する危険性があります。

❌ サニタリー仕上げオプションなし → 食品/飲料/医薬品用途には使用できません (FDA/3A 非準拠)。

❌ 腐食環境では寿命が短い（3-5年） → 頻繁に交換すると長期的にコストが高くなる。

✅ 炭素鋼シェルアンドチューブ熱交換器の理想的な産業用途

この素材は、完璧なフィット感これらのシナリオの場合-これらのアプリケーション以外では使用しないでください:

上水冷却/加熱、HVAC システム、冷水ループ、ボイラー給水予熱。

非腐食性の油/ガス流体（低硫黄原油、鉱油、作動油）。-

低圧蒸気加熱、圧縮空気冷却、一般的な工業プロセスの水交換。-

低コストで、腐食リスクがゼロで、機器の寿命が短いことが許容される、重要ではないプロセス。-

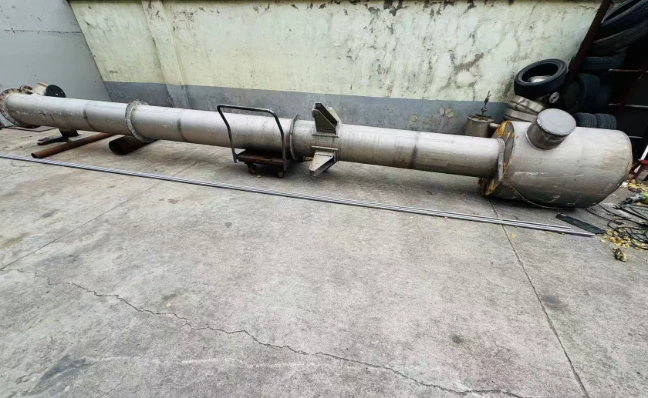

ステンレス鋼は、最も人気のある素材世界中のシェルアンドチューブ熱交換器向け-産業用バイヤーの 90% が SS を選択熱交換器プロジェクトのために。それは究極ですコストパフォーマンスのバランス-炭素鋼（低コスト、低耐食性）とチタン（高コスト、極度の耐食性）の間。産業プラントの場合、ステンレス鋼は炭素鋼の核心的な問題を解決します。耐食性手頃な価格と多用途性を保ちながら。シェルアンドチューブ熱交換器の主なグレードは次の 2 つです。304SSそして316/316L SS（316Lは業界標準産業用途向けであり、このガイドの焦点です)。すべての SS 熱交換器は、圧力容器グレードのステンレス鋼に関する ASME A213/A409 規格に準拠しています。

✅ コア材料の特性 (316L ステンレス鋼 - ゴールドスタンダード)

温度耐性:-196度～450度（極低温から高温までの動作）- → 熱による軟化や変形はありません。

圧力許容差:0～100バール(壁を厚くすると 150 bar にアップグレード可能) → 高圧化学/石油化学プロセスに最適です。-

機械的強度: 高い引張強度 (515 MPa)、優れた溶接性と成形性。熱疲労/熱膨張に対する耐性 (シェルアンドチューブ熱交換器にとって重要)。

耐食性:素晴らしい→ 最大の利点. 316L SS には以下が含まれますモリブデン (2-3%)-耐食性の合金-は、酸性/アルカリ性の液体、塩化物を多く含む媒体、海水、穏やかな化学溶剤-に対して優れた保護を提供します. 316L（低炭素含有量）粒界腐食(316 SS に共通する問題) 溶接時に発生するため、熱交換器の製造に推奨されるグレードとなります。

衛生的準拠: 304/316L SS は鏡面仕上げ (Ra 0.8 μm 以下) まで研磨可能 → 食品/飲料/医薬品用途の FDA/3A 規格に完全準拠。

✅ シェルアンドチューブ熱交換器用ステンレス鋼の主な利点

✅ 比類のない多用途性→ 90% の産業プロセス (化学、食品、石油とガス、製薬、HVAC、廃水) に適合します。

✅ 優れた耐食性 → 弱酸/弱アルカリ、海水、塩水、塩化物-が豊富な液体に耐えます。錆び/酸化がなく、スケール/汚れが最小限に抑えられます。 ✅ 長寿命 (10 ～ 15 年) → 炭素鋼よりも 3 倍長く、交換/メンテナンスのコストを大幅に削減します。

✅ 衛生的な仕上げが可能 → 食品/飲料/医薬品用途向けに FDA/3A 認定済み (304 SS は食品-グレードの規格)。

✅ 高温/高圧耐性 → 重工業プロセス (石油化学反応器、蒸気凝縮、化学溶剤冷却) に最適です。

✅ 費用対効果の高い- →チタンの1/3の価格、ほとんどの工業用流体に対してチタンの 90% の耐食性を備えています。

✅ 重大な制限 (軽微だが選択には重要)

❌ 炭素鋼よりも低い熱伝導率 (16 W/mK 対 45 W/mK) → 熱伝達効率がわずかに低くなりますが、これは耐食性によって相殺されます (ダウンタイムなし=全体のプロセス効率が向上します)。

❌ 初期費用が炭素鋼よりも高い → 2 倍高価ですが、寿命が長いため TCO は安くなります。

❌こんな方には適しません極度の腐食(濃硫酸、塩酸、高塩化物塩水) → これらのシナリオではチタンが必要です。

❌ 特殊な溶接/修理 → ステンレス鋼の溶接には、認定された溶接工と不活性ガスのシールドが必要です（現場での DIY 修理は不可）。-

✅ グレードの比較 (304 vs 316L - 産業用バイヤーにとって重要)

304SS: 食品-グレード、軽度の耐食性（浄水、食品液体、低-塩化物媒体） → 316Lより20%安価で、化学腐食のリスクがない食品/飲料プラントに最適です。316L SS: 工業用-グレード、優れた耐食性（酸・アルカリ、海水、化学溶剤）→デフォルトの選択化学/石油化学/石油・ガスプラント向けであり、シェルアンドチューブ熱交換器向けに最も一般的に指定されているグレードです。

✅ ステンレス鋼 (316L) シェルアンドチューブ熱交換器の理想的な産業用途

これは普遍的な素材です-どの素材を選択すればよいかわからない場合は、316L SS が常に安全で正しい選択です。

化学処理 (弱酸/弱アルカリ、溶剤、グリコール、化学反応器)。

食品および飲料の製造 (牛乳、ジュース、ビール、シロップ) → FDA/3A 認定の衛生設計。

医薬品製造（滅菌水、製剤）→クリーンルーム対応。

石油およびガス精製（硫黄分を多く含む原油、天然ガスの処理）。

海水冷却（軽度の塩化物含有）、廃水処理、脱塩前処理。-

高圧/高温-工業プロセス（石油化学、発電、パルプと紙）。

チタンというのは、最高の-パフォーマンスの素材シェルアンドチューブ熱交換器用、およびゴールドスタンダード極度の耐食性を実現します。それはプレミアム投資-予算の選択肢ではありません-産業プロセス向けに設計されており、腐食は壊滅的なリスクです、機器の故障は避けられません。チタン熱交換器は地球上で最も過酷な産業環境で使用されており、その性能は炭素鋼やステンレス鋼に匹敵しません。すべてのチタン製熱交換器は工業用チタン合金の ASME B348 規格に準拠しており、極度の腐食リスクを伴う海洋石油・ガス、海水淡水化および化学プラントに最適です。

✅ コア材料の特性 (グレード 2 チタン - 業界標準)

温度耐性:-250度～500度(極低温から超高温まで) → 熱疲労、変形、強度の損失なし。

圧力許容差:0～150バール（超-高圧） → 高圧化学反応器、海洋石油・ガスパイプラインに最適-。

機械的強度: 超-高い引張強度（550 MPa）、軽量（ステンレス鋼より 40% 軽い）→ チタンの強度-対-の重量比は 3 つの材料すべての中で最も高くなります。

耐食性:並外れた / 比類のない→チタンの絶対最大の利点。チタンは自己修復酸化物層（TiO₂）-その表面には、何に対しても浸透しないすべての腐食性液体: 濃酸（硫酸、塩酸）、アルカリ、海水、塩水、塩化物-に富む媒体、硫化水素（H₂S）、さらには溶融塩。チタンは{0}決して腐食しません-これらの環境では。

耐汚損性: 滑らかな酸化物層がスケールや沈殿物の蓄積を防ぎます。→ 洗浄は不要で、汚れに関連したダウンタイムはゼロです。-

✅ シェルアンドチューブ熱交換器におけるチタンの主な利点

✅ 腐食リスクゼロ→ チタン熱交換器ラスト20+年(316L SS の 2 倍、炭素鋼の 6 倍) 腐食-関連のメンテナンスが不要です。

✅ 軽量&高強度 → 同じ圧力定格で壁厚が薄く、設置面積が小さく、設置/輸送が簡単 (オフショアプラットフォームには重要)。

✅-超高温/高圧耐性 → SS/CS が故障する極端な産業プロセスに最適です。

✅ 汚れ/スケールゼロ → 滑らかな表面により流体の摩擦が軽減され、圧力降下が低減され、時間の経過とともに熱伝達効率が向上します (性能の低下はありません)。

✅-長期​​的なコスト削減 → 交換、メンテナンス、ダウンタイムが不要 → 極度の腐食環境においては TCO が SS/CS よりも低くなります。

✅ 重大な制限 (予算とアプリケーションのみ)

❌ 非常に高い初期費用→唯一の重大な欠陥。チタン製熱交換器は、316L SS よりも 3 ～ 5 倍高価、炭素鋼よりも6〜10倍高価です。これは重要なプロセスのみに使用されるプレミアム材料です。

❌ 溶接性が低い → チタン溶接には特殊な機器（真空不活性ガスシールド）と認定された溶接工が必要 → 現場での修理はできず、専門工場に送る必要があります。-

✅ 低い熱伝導率 (17 W/mK) → SS/CS よりも熱伝達効率がわずかに低くなりますが、これは汚れがゼロであることで相殺されます (時間の経過によるパフォーマンスの低下はありません)。

✅ 入手可能性が限られている → チタン製熱交換器はリードタイムが長くなります（材料の供給が限られています）。

✅ チタンシェルアンドチューブ熱交換器の理想的な産業用途

このような極端なシナリオの場合にのみチタンを使用してください-他のすべてのアプリケーションにとっては過剰です:

海洋石油およびガスプラットフォーム（海水冷却、高塩化物流体、H₂S 腐食のリスク）。-

淡水化プラント（海水逆浸透、塩水処理） → 長期的に海水腐食に耐える唯一の材料。-

濃酸（硫酸、塩酸、硝酸）や強アルカリによる化学処理。

原子力発電所 (冷却剤ループ、放射性流体の熱交換) → 腐食リスクゼロ=安全上の危険ゼロ。

紙パルプ製造（二酸化塩素漂白、酸性パルプ液） → 極度の耐食性が必要。

機器の故障が壊滅的な経済的損失、環境汚染、または安全上のリスクにつながる重要な産業プロセス。

すべてのデータは ASME/TEMA 認定を受けており、工業用グレードのシェルアンドチューブ熱交換器に特有の-、選択したものに対して - 100% 正確です

これらは実証済みの業界標準ルール-世界中のプロの熱交換器エンジニアやバイヤーによって使用されています。これらに従えば、材料の選択を間違えることはありません-時間とお金を節約し、コストのかかる失敗を回避します。すべてのルールは重要度によって優先順位が付けられます (1=が最も重要)。

材料の耐食性と流体の腐食性を一致させる→1番のルール。 CSは腐食性流体には絶対に使用しないでください。チタンは清水には絶対に使用しないでください。

初期費用よりもライフサイクルコスト (TCO) を優先する→ CS は購入するのは安いですが、交換するのは高価です。チタンは購入すると高価ですが、極度の腐食のために所有するのは安価です。

材料を過度に指定しないでください。{0}→ きれいな水のためのチタンは予算の無駄です。 HVAC 用の 316L SS は不要です (304 SS で十分です)。

決して指定した材料を下回らないようにしてください。{0}→ 海水用CSは6ヶ月で故障します。濃酸用の304SSは1年で腐食します。

まずは業界のコンプライアンスを確認してください→ 食品/製薬工場には FDA/3A SS が必要です。石油およびガスプラントには API 660 認定の材料が必要です。

熱膨張・疲労を考慮する→ チタンの高い強度は、熱応力 (高温/圧力差に重要) に耐えます。

専門メーカーに相談する→ 流体/プロセスパラメータを共有し、フリー素材のおすすめ(標準 B2B サービス、義務なし)。

✅ 避けるべき重大な材料選択の間違い (コストがかかり、よくあること)

❌ 間違い 1: 海水/化学薬品用の CS を選択 → 腐食故障と生産停止。

❌ 間違い 2: 高塩化物流体用に 304 SS を選択すると、- → 粒界腐食とチューブ漏れが発生します。

❌ 間違い 3: 初期費用のみに焦点を当てる → TCO を無視し、交換/メンテナンスにより多くの費用を支払うことになります。

❌ 間違い 4: 非腐食性流体にチタンを使用する → 不必要なパフォーマンスに予算を浪費する。

❌ 間違い 5: 材料認証をスキップ → -ASME/TEMA 以外の材料を購入する (安全上の問題と非準拠)。

シェルアンドチューブ熱交換器に炭素鋼、ステンレス鋼、チタンのいずれかを選択するのは複雑な決定ではありません。-これは次の点に基づいて決定されます。プロセス流体の特性、動作条件、コストの優先順位.

工業用バイヤーの 99% にとっての究極の材料選択を要約すると、次のようになります。

✔️ 炭素鋼: 清潔で非腐食性の流体（水、蒸気、油）を使用し、初期予算が限られている場合 → 経済的な選択。{0}

✔️ 316L ステンレス鋼: 産業プロセスの 90% (化学、食品、石油・ガス、製薬) →普遍的な最良の選択、パフォーマンスとコストの完璧なバランス。

✔️ チタン: 極度の腐食（海水、濃酸）および重要なプロセス向け → プレミアムで長期的な投資の選択肢。-

材料選択の目的は、「最適な」材料を見つけることではなく、{0}}最適な材料を見つけることです。適切な素材あなたのプロセスのために。適切に選択された材料により、シェルアンドチューブ熱交換器は何十年にもわたって生産ラインの信頼性が高く効率的な部品となります。-不適切に選択された材料は、常にフラストレーション、コスト、リスクの原因となります。

HX パラメータを要求する

良いニュースは、この決定を一人で行う必要はないということです。評判の高いシェルアンドチューブ熱交換器メーカーには、材料選択を専門とするエンジニアリング チームがあり、-流体やプロセスのパラメータを分析し、無料のカスタム素材の推奨(義務はありません)。これは、熱交換器に最適な材料を選択するための最も賢明で安全な方法です。
