熱交換器の3種類とは何ですか？

A 熱交換器は、ある流体から別の流体に熱エネルギーを効率的に伝達するために、さまざまな産業や用途で使用される重要なデバイスです。加熱、冷却、エネルギー回収プロセスにおいて重要な役割を果たします。熱交換器の主な機能は、2 つ以上の流体を物理的に分離しながら、それらの間の熱伝達を促進することです。これにより、流体を混合することなく熱エネルギーの交換が可能となり、安全性が確保され、汚染が防止されます。熱交換器は、HVAC システム、発電、化学処理、冷凍、製造プロセスなどの幅広い分野で利用されています。その設計と動作は熱力学と流体力学の原理に基づいており、特定の要件に合わせてさまざまなタイプと構成を利用できます。

熱交換器は、交換に利用できる表面積を最大化し、効果的な流体の流れを促進することで、熱伝達効率を最適化するように設計されています。それらは、高温流体回路と低温流体回路の 2 つの流体回路で構成されています。これらの回路は、熱伝達の伝導経路として機能する、通常は金属製の固体バリアによって分離されています。熱い流体が熱交換器の片側を流れると、その熱エネルギーが固体バリアに伝達され、固体バリアが熱を冷たい流体が循環する反対側に伝導します。この熱交換プロセスは、流体間の直接接触や固体バリアを介するなど、さまざまな方法で発生します。熱交換器は、圧力降下、エネルギー損失、汚れを最小限に抑えながら効率的な熱伝達を実現するように設計されており、熱管理システムの最適なパフォーマンスと費用対効果を確保します。-

熱交換器は、その構造、流れの配置、熱伝達メカニズムなど、さまざまな基準に基づいて分類できます。熱交換器の一般的な 3 つの分類は次のとおりです。

建設-に基づく分類

構造ベースの分類では、熱交換器を物理的な構造と設計に基づいて分類します。{0}これには、シェルアンドチューブ、プレート、フィン付きチューブなどのタイプの熱交換器が含まれており、それぞれが伝熱用途において明確な特性と利点を備えています。

• シェルアンドチューブ熱交換器

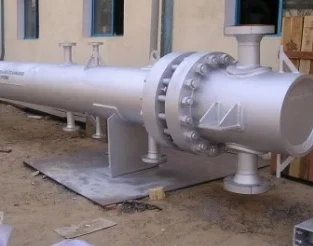

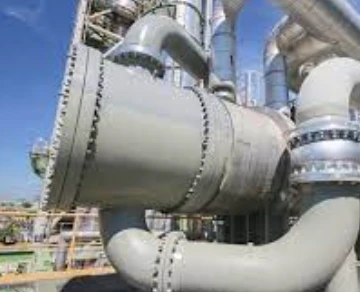

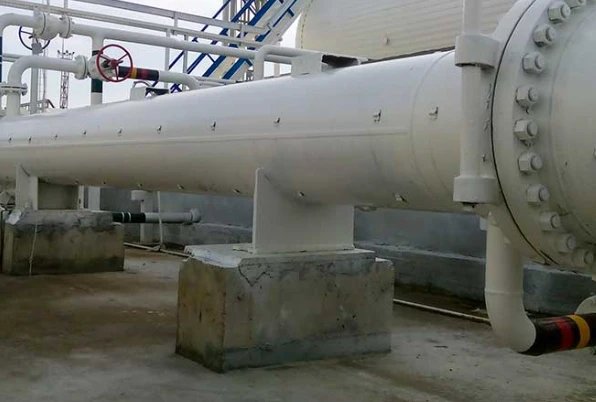

このタイプは、シェル（外容器）の中に複数のチューブが入った構造になっています。一方の流体はチューブを通って流れ、もう一方の流体はシェル内のチューブの周りを流れます。これらは多用途で堅牢であり、産業で広く使用されています。

• プレート式熱交換器

これらの熱交換器は、高温流体チャネルと低温流体チャネルが交互に配置された一連の積層プレートで構成されています。このプレートは熱伝達のための大きな表面積を提供し、コンパクトで効率的であり、高い熱伝達要件が必要な用途に適しています。

フィン付きチューブ熱交換器: これらの熱交換器には、フィンと呼ばれる拡張表面を備えたチューブが付いています。フィンにより伝熱面積が増加し、伝熱効率が向上します。これらは空冷および暖房用途によく使用されます。

フローアレンジメント-ベースの分類

流れの配置-に基づく分類では、流体の流れの方向と配置に基づいて熱交換器を分類します。これには、熱交換器内の温度差と熱伝達効率を決定する平行流、向流、直交流構成が含まれます。

• パラレルフロー熱交換器

この配置では、熱い流体と冷たい流体の両方が同じ端から熱交換器に入り、互いに平行に流れます。これにより、熱交換器の長さに沿って温度差が減少します。

• 向流熱交換器

向流配置では、熱い流体と冷たい流体が反対側の端から熱交換器に入り、反対方向に流れます。この構成により、流体間の温度差が最大化され、効率的な熱伝達が実現します。

• クロスフロー熱交換器

ここでは、一方の流体が他方の流体の流れを横切って流れ、その結果、垂直の流れパターンが生じます。この構成は、空調システムや冷却塔などのアプリケーションで一般的に使用されます。

熱伝達メカニズム-に基づく分類

熱伝達メカニズム-に基づく分類では、流体間で熱がどのように伝達されるかに基づいて熱交換器を分類し、それぞれ異なる熱伝達モードを利用する伝導熱交換器、対流熱交換器、放射熱交換器を区別します。

• 伝導熱交換器

これらの熱交換器では、熱は金属壁などの導電性バリアを介して流体間で伝達されます。熱は固体バリアを通した伝導により、熱い流体から冷たい流体に流れます。

• 対流式熱交換器

熱伝達は主に流体の移動によって発生します。このカテゴリには、流体の流れが機械的に誘発される強制対流と、温度変化によって生じる密度差によって熱伝達が引き起こされる自然対流の両方が含まれます。

• 輻射熱交換器

輻射熱交換器は、流体を直接接触させることなく、電磁波によって熱を伝達します。これらは、高温-用途や宇宙関連システム-でよく使用されます。

熱交換器は、さまざまな用途においていくつかの利点をもたらします。効率的な熱伝達を可能にし、温度制御を可能にし、エネルギー回収を促進し、スペースに制約のある環境にコンパクトな設計を提供します。-

• 効率的な熱伝達:熱交換器は流体間の効率的な熱伝達を提供し、熱エネルギーの利用を最大化し、エネルギーの無駄を削減します。
• 温度制御:熱交換器により流体温度の正確な制御が可能になり、さまざまな産業プロセスやシステムの最適な動作条件が確保されます。
• コンパクトなデザイン:熱交換器はコンパクトで省スペースの構造になるように設計できるため、利用可能なスペースが限られている設置に適しています。{0}
• 多用途性:熱交換器は多用途であり、さまざまな流体の種類、流量、温度範囲に対応して、さまざまな用途向けに設計できます。
• コスト削減:熱交換器は熱を回収して再利用することで、エネルギー消費を削減し、追加の加熱または冷却装置の必要性を最小限に抑え、大幅なコスト削減に貢献します。

熱交換器には多くの利点がありますが、いくつかの制限もあります。これらには、汚れや腐食の可能性、高額な初期コスト、メンテナンスの必要性、圧力降下の問題、極端な温度差を扱う際の制限などが含まれます。

• 汚れ:熱交換器は汚れの影響を受けやすく、スケール、腐食、有機物などの堆積物が伝熱面に蓄積すると汚れが発生します。汚れが付着すると熱伝達効率が低下し、圧力損失が増加するため、定期的な清掃やメンテナンスが必要になります。
• 漏れ：熱交換器では、高温流体回路と低温流体回路の間で漏れが発生し、効率が低下し、流体が汚染される可能性があります。
• 料金：熱交換器は、特に特殊な設計や材料を必要とする大規模用途の場合、購入、設置、メンテナンスに費用がかかる場合があります。{0}}
• 限られた温度範囲:特定の熱交換器では、効果的に処理できる温度範囲に制限があり、極端な温度での用途への適合性が低下する場合があります。
• 圧力損失:熱交換器は流体回路内で圧力降下を引き起こす可能性があり、必要な流量を維持するために追加のポンプ動力が必要になる場合があります。

熱交換器は、HVAC、発電、化学処理、冷凍、プロセス産業などの業界で幅広い用途に使用され、加熱、冷却、エネルギー回収の目的で効率的な熱伝達を促進します。{0}

• HVAC システム:熱交換器は建物を効率的に冷暖房するために使用されます。
• 発電量:これらは発電所で重要な役割を果たし、蒸気発生器や復水器での熱伝達を促進します。
• 化学処理:熱交換器は、温度制御、蒸気の凝縮、プロセス流体の加熱または冷却に使用されます。
• 冷凍と空調:これらは、冷媒と周囲環境の間で熱を伝達するのに役立ちます。
• プロセス産業:熱交換器は、食品加工、石油精製、医薬品製造、および熱伝達を必要とするその他の工業プロセスで使用されます。
