適切な熱交換器を選択する際に考慮すべき要素

熱交換器2 つ以上の流体間の熱伝達を促進することにより、多くの工業プロセスで重要な役割を果たします。これらの必須機器は、発電所での燃焼ガスの冷却、製油所での供給水の加熱、または化学プラントでの物質の気化に使用されるかどうかにかかわらず、多くの産業の効率を向上させます。

GNEE はインドの大手熱交換器メーカーとして、40 年以上にわたり重要な業界に高品質のソリューションを提供してきました。{0}当社は、お客様のニーズを満たすため、社内の試験および品質管理ラボを備えた大規模で高度な生産工場で、世界標準に準拠したカスタマイズされた熱交換器を製造しています。-

熱交換器を使用すると、流体は触れずに熱を伝達できます。これにより、より高温の物質またはプロセスからより低温の物質またはプロセスへ、またはその逆の熱エネルギーの伝達が可能になります。熱交換器は、さまざまな用途に合わせて温度を調整することで、さまざまな産業作業において重要な役割を果たします。

電力、石油化学、石油とガス、食品と飲料、その他の産業では熱交換器が使用されます。さらに、熱交換器は、蒸気発生、排ガス冷却、給水加熱のために発電施設でも使用されます。さらに、熱交換器は、原油の予熱や炉の排気ガスの調整のために石油精製などの産業で利用されています。その他の一般的な用途には、蒸気の生成、沸騰、凝縮、熱回収、さまざまな熱プロセスにおけるガスの削減などがあります。

産業用途に適切な熱交換器を選択するには、機器の寿命全体にわたる安全性、効率性、信頼性を確保するための重要な設計要素を評価する必要があります。これらの要因を詳しく調べてみましょう。

温度範囲

プロセスの動作温度範囲は、工業用熱交換器を選択する際の最も重要な基準の 1 つです。産業用熱交換器メーカーGNEE と同様に、さまざまな温度クラスでの材料定格を管理する ASME プロトコルに準拠しています。 GNEE の熱交換器は、用途に応じてさまざまな温度で効率的に動作します。

圧力定格

熱交換器の圧力処理能力は、用途の最高使用圧力に適したものでなければなりません。{0}} GNEE の製品は ASME、ISO などの国際圧力容器規格に準拠しており、安全性が保証されています。タイプとサイズに応じて、GNEE のほとんどのシェルアンドチューブ交換器は最大 30 bar の圧力に耐えることができます。

構造材料

さまざまな要因によって製造用の材料の選択が変わり、通常は次のような主な目標とは異なります。

• 耐食性
• 導電率
• 耐応力性と耐亀裂性
• 操作と製造の容易さ
• 融点
• 料金

使用される流体の特性に基づいて、耐食性が重要です。著名な産業用熱交換器メーカーとして、GNEE は、炭素鋼、ステンレス鋼、ハステロイ、モネル、チタン、タンタルなどを含むさまざまな耐食性材料を提供しています。これらの材料は、塩分、化学物質、酸、苛性物質、極端な温度、極低温条件を含む用途に適しています。{1}

熱効率

熱交換器に必要な寸法とコストは、主にその熱伝達率と効率によって決まります。マルチパス構成や相変化デューティを伴う複雑なアプリケーションであっても、一部の高度なコンパクト設計は通常 90% 以上の熱効率を達成します。一部のモデルは、熱効率を保証するために ASME 「K」に指定されています。

フットプリント

利用可能な設置スペースによって、熱交換器のタイプ（シェル{0}}とチューブ、コンパクトな表面、または拡張された表面）が決まります。{{1} GNEE のエンジニアは、熱伝達や圧力封じ込め機能を犠牲にすることなく、設置面積を可能な限り小さくする設計を最適化します。さらに、限られたスペースにも対応できるマルチパスのモジュール設計を提供します。-

掃除のしやすさ

時間の経過とともに腐食やスケールが発生して熱伝達効率が低下するため、定期的な洗浄が必要になります。熱伝達効率を回復するために現場で簡単に機械洗浄または CIP 洗浄を行うための、排水可能な下部ヘッダーと取り外し可能なチューブ束を備えた多数の機器を設計する熱交換器メーカーを探すことが重要です。-

汚れとメンテナンス

汚れは、信頼できる熱交換器サプライヤーから機器を選択する際に覚えておくべき重要な事項です。操作中に、関与する流体や周囲条件によって汚れが発生する可能性があります。これは、加熱および冷却プロセス中に伝熱面に不要な物質が堆積して形成されることです。それは、付着物、スケール、堆積物、生物増殖の 4 つのタイプに分類されます。流体の速度、温度、化学的性質、および製造材料は、汚れに大きな影響を与える 4 つの重要な要素です。

汚れが溜まると掃除やメンテナンスの手間が増えてしまいます。したがって、熱交換器を設計する際には、熱交換器メーカーがそれに応じて製造用の材料を設計および選択できるように、すべての要件、プロセス、その他の事項を詳細に説明するようにしてください。

産業用途に使用できる熱交換器には複数のタイプがあります。インドの熱交換器メーカーが提供するさまざまなタイプの機器をいくつか紹介します。

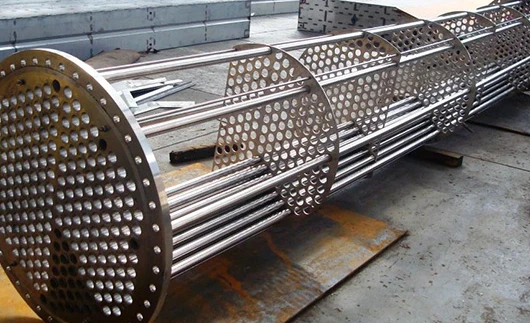

シェルアンドチューブ熱交換器

適応性のある設計により、これはさまざまなプロセス産業で最も広く使用されている熱交換器タイプの 1 つです。これは、束ねられたチューブを含むいくつかのチューブ通路を備えた円筒形のシェルで構成されています。流体がシェルと通路を流れると、熱がシェルと通路の間で伝達されます。最大の熱交換器サプライヤーの 1 つである GNEE は、5 kW から 100 MW までのさまざまな熱負荷に対応するために、さまざまな構成の大型シェルアンドチューブ ユニットを製造しています。

波形シェルアンドチューブ熱交換器

波形熱交換器は、シェルアンドチューブ熱交換器のコスト効率の高い変形です。{0}コルゲートチューブ熱交換器は、平管を冷間成形して螺旋溝を設けたパイプであるコルゲートチューブから構成されています。らせんの開始数と角度をカスタマイズして、熱伝達とパフォーマンスを最適化できます。コルゲーションチューブ熱交換器の最大の利点の 1 つは、熱交換器サプライヤーからの需要が高いため、インナーチューブから流れる際の流体の乱流が増加することです。これらの熱交換器内での乱流は、レイノルズ数が低い場合でも発生する可能性があります。

二重管

ダブルパイプまたはツインパイプ-パイプの工業用熱交換器は、拡張可能で堅牢な構造を備えているため、高圧{2}}および高温-用途を中心に業務を行う産業に最適です。一般的に、逆の流れ方向が必要な向流で使用されます。これは、流れる液体と隣接するパイプの両方が環状の形状を形成するのを防ぐ中央の導電性バリアを提供するパイプを備えています。シェルアンドチューブ熱交換器が必要な熱伝達を提供せず、温度を上げるために直列または並列で使用される場合に使用されます。

ユーチューブ-

AU- チューブ熱交換器は、石油や化学機械で使用されるシェルアンドチューブ熱交換器の一種です。 U- チューブ熱交換器の主な主要コンポーネントは、チューブ ボックス、ケーシング、チューブ バンドルです。 U- チューブは無制限に拡張でき、チューブの束は洗浄のために取り外すことができ、束-とチューブの隙間を小さくすることも可能です。- U- 形状は熱応力を考慮しており、直管熱交換器よりも体積がわずかに少なくなります。さらに、プロセス中の圧力損失は低くなります。-

フィン付きチューブ – ヘリカルおよび縦方向

フィン付きチューブ熱交換器は、流体との接触面積を増やすために外側にフィンが追加された一連のチューブであるフィン付きチューブで構成され、チューブ内の流体とチューブの外側の流体の間で熱交換を行います。

フィン付きチューブには 2 つのタイプがあります。

• ヘリカル –らせん状フィン付きチューブは、テーブルの周りにらせん状にフィンが巻き付けられ、らせん状の形状を作り出します。表面積を増やすだけでなく、スパイラルパターンは乱流を生み出して熱伝達を高め、過酷な条件でも動作するように設計されています。
• 縦方向 –縦方向のフィン付きチューブには、チューブの外側に沿って走る縦方向のフィンまたはリッジがあります。これらのフィンはチューブの表面積を増やし、流体間の全体的な熱伝達を強化します。

フローティングヘッドバンドル

フローティングヘッドバンドル熱交換器は、チューブシートの組み合わせが独立しており、シェル内で自由に移動できるチューブ熱交換器の変形です。熱応力や疲労に対する耐性を備えています。これは、チューブとシェルの間の温度が高く、膨張の問題を引き起こす用途で使用されるため、熱交換器メーカーが提供する最高の熱交換器の 1 つです。ただし、かなりのコストがかかります。

ヘアピンタイプ

ヘアピン熱交換器は、セクションが少なく表面積が小さいため、温度クロス (高温流体の出口温度が低温流体の温度より低い) を必要とする用途に最も効率的な設計の 1 つです。真の逆流を使用し、シェル-とチューブ-側の流体間の温度差を最大化します。

最適な産業用熱交換器を選択するには、動作温度と圧力、構造材料、効率要件、スペースの制約などの重要な要素を理解することが必要です。インドの大手熱交換器メーカーの 1 つである GNEE l は、国際プロトコルと規格に従ってカスタマイズされた産業用熱交換器ソリューションを設計および製造しています。

ASME「U」認定企業として、GNEE は専門家によるコンサルティングを提供し、プロセスのニーズに最適な熱交換器の選択を支援します。熱交換器ソリューションに対するプロジェクト固有の要求と要件については、すぐに当社のチームに連絡してください。
