熱交換器の製造プロセス - 設計からテストまで

熱交換器2 つ以上の流体間で熱を伝達するために不可欠です。これは、製薬、石油・ガス、食品加工、化学、発電所におけるプロセスの精製と熱効率の向上に不可欠です。

インドのトップ熱交換器メーカーの 1 つである GNEE は、17 年以上にわたってプレート式、空冷式、シェルアンドチューブ式、波形式、フィン付きチューブ式の熱交換器をカスタム設計、製造してきました。{0}{1}{1}最先端の製造設備を備えた当社は、信頼性が高く、耐腐食性、-性能に優れた熱交換ソリューションを提供することで、世界中の多くの企業の信頼を得ています。{6}}

当社は、洗練された設計から提供までの機能と社内のエンジニアリングの洞察力を活用することで、さまざまな分野にまたがるクライアントの固有の要件に戦略的に対応します。{0}{1}{2}{2}

熱交換器は、ある流体の流れから別の流体の流れに熱エネルギーを伝達するため、さまざまな産業プロセスにおいて重要です。だからこそ目立つインドのシェルアンドチューブ熱交換器メーカー製造プロセスを監視して、最適なパフォーマンス、信頼性、安全性を維持します。

特定の条件下での効率を計算する熱モデルを使用して製造されています。熱交換器の製造は、次の段階から構成される複雑なプロセスです。

• 熱設計プロセス
• 詳細なエンジニアリングおよび設計プロセス
• 製造工程
• 溶接・組立工程
• テストと出荷の準備
• 最終輸送と現場検査-
• 各フェーズを詳細に理解して、どのようにトップに到達するかを理解しましょう熱交換器メーカー熱交換器の製造時に品質を確保します。

設計段階は、お客様の熱伝達効率を最大化する最適化された産業用熱交換器を製造するために非常に重要です。インドの熱交換器メーカーの熟練した設計者とエンジニアのグループは、各プロジェクトのパラメータに基づいて最適な熱交換器のタイプ、構成、構造材料、技術仕様を確認します。

このソフトウェアには、特殊な設計を生成するための動作温度、熱負荷、流体の種類、特性、流量、減圧、および流量が提供されます。

設計チームは、数値流体力学技術を使用して、実際の動作条件下で産業用熱交換器の熱的および機械的性能をシミュレーションします。この仮想テストでは、安全性と信頼性を検証しながら、熱伝達率を最大化します。ユーザーフレンドリーなソフトウェア インターフェースにより、顧客とのコラボレーションも容易になり、プロセス要件に合わせて設計を正確に調整できます。-

エンジニアリング、品質、製造チームと協力して、検査へのアクセス、コスト、メンテナンス、製造の実現可能性、その他の重要な要素を最適化するために、設計を何度も繰り返し実行します。

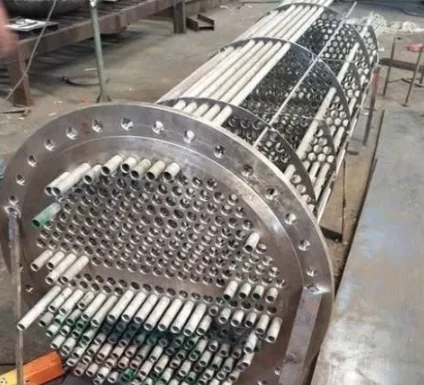

製造段階は、基本的な材料を成形、機械加工、溶接して産業用熱交換器の主要コンポーネントに加工することから始まります。チャネルおよびシェルのシリンダーは通常、丸めて溶接したプレート（直径 24- インチ以上）またはパイプ（直径 24- インチ以下）です。厚さに応じて、管板は板状または鍛造品となり、機械加工および穴あけ加工が施されます。フランジは熱間鍛造されたリングであり、バッフルは機械加工および穴あけ加工された板材です。チューブにはシームレスや溶接などのさまざまなバリエーションがあり、いくつかの標準的な直径と厚さが用意されています。チューブは U 字型に曲げたり、インドの熱交換器メーカーが必要とする長さに切断したりできます。

したがって、シェルアンドチューブ熱交換器の製造は 4 つのフェーズに分類できます。

• 機械および穴あけ作業
• 溶接作業

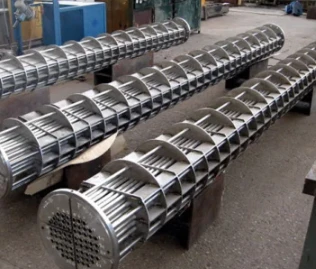

• バンドルアセンブリ
• 最終組立とテスト組立

溶接および工業用熱交換器の組み立ては、製造における極めて重要な段階を構成しており、かなりの精度と熟練度が必要とされます。インドのメーカーは、TIG、MIG、オービタル溶接、レーザー溶接などの複雑な溶接方法を採用し、世界的な規格や基準に従って接合部の完全性と不浸透性を保証しています。 ASME- 認定の経験豊富な溶接工は、寸法精度を確保するために治具を使用することでベスト プラクティスを遵守しています。

グニー金属固有のフィラー ワイヤや自動軌道溶接などの消耗品を使用して、大型の工業用熱交換器に完璧で均一な溶接を施します。{0}

X 線検査やその他の非破壊検査手順により、溶接部が検証されます。さらに、各熱交換器は厳密な水力およびヘリウムの漏れテストを受け、漏れがないことが確認されています。-。品質保証チームが各接合部を注意深く検査します。インドのトップ熱交換器メーカーは、サーモウェルを含む標準溶接器具を満たすための厳格なプロトコルを遵守しています。

品質保証機能は、信頼性の高いシェルアンドチューブ熱交換器の製造において重要です。 GNEE は、コンポーネントの完全性を保証するために厳格な受入材料検査プロセスを採用しています。

パフォーマンスの完全性を保証するために、複数の段階で徹底的なテスト手順が実行されます。すべての熱交換器は、空気または水中で圧力をかけた状態で漏れテストを受けます。

性能は、シミュレートされたプロセス条件下での最終テスト中に評価されます。

• ASME「U」スタンプによる圧力完全性認証
• 修理および改造用の ASME 'R' スタンプ
• 製品の安全性を証明するCEマーキング。
• 品質管理のための ISO 9001:2015

国家標準にまで遡ることができる高度な試験装置と校正と組み合わせて、漏れ、熱伝達率、圧力損失も非常に正確に測定されます。熱交換器は、すべてのテストが完了した後にのみ、クライアントへの出荷が最終的に許可されます。

熱交換器製造業界は、顧客に出荷する前に各ユニットが設計仕様を満たしていることを確認するために、厳格な試験プロトコルに準拠しています。品質管理チームは標準化されたテストを使用して、徹底的な熱性能と機械的完全性の評価を実施します。

精密機器は、打ち上げプロセス全体を通じて炉心の圧力、温度、熱伝達率を監視し、熱負荷が確実に満たされていることを確認します。静水圧および空気圧の評価は、意図した設計圧力よりも適切に実行されます。ヘリウム質量分析は、微小な漏れもピンポイントの精度で検出します。機器、バルブ、ガスケットなどの重要な機器のテストは、テスト計画に従って行われます。

熱水力学と機械的完全性を検証した後、外装は断熱材、保護コーティング、研磨で仕上げられます。腐食防止剤-と適切な物質の取り扱いにより、輸送中の損傷を防ぎます。

熱交換器は、国際輸送中の欠陥を防ぐために十分な緩衝材を入れて輸出梱包チームによって特注で梱包されます。{0}

乾燥剤は湿気の侵入を防ぐために敏感な領域を強化するために利用されます。コンテナは、顧客施設に輸送するために密封される前に、コンプライアンス監査によって輸出準備が整っていることが確認されます。-厳しい産業環境では、熱交換器は厳格なプロトコルの実装により、長年にわたって安全に動作します。

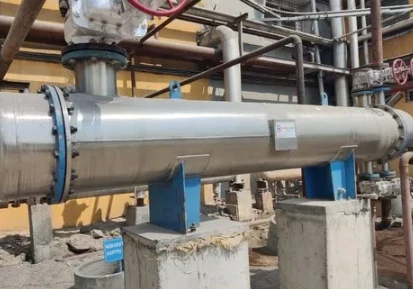

輸送後、設置、現場検査チームが周囲へのシームレスな設置と安全な操作を保証します。{0}検査チームは漏れをチェックし、流体の流量と温度差を検証し、全体的なパフォーマンスを監視します。

インドの信頼できるシェルアンドチューブ熱交換器メーカーとして、GNEE は世界クラスの設備を維持し、厳格なプロセスを実施して、高性能を維持しながら国際基準を満たす耐食性シェルアンドチューブ熱交換器を提供しています。{0}{1}{1}

当社は、多額の設備投資が必要な場合でも、緊急の交換が必要な場合でも、お客様のあらゆる熱交換器要件を満たす方法を知っています。当社の専門家と連携して、お客様のニーズを満たす規制に準拠したカスタマイズされた産業用熱交換器を入手してください。-
