鋼トラス構造システムの概要
鋼製トラスは、上弦材、下弦材、ウェブ部材、ガセット プレート接続などの三角形ユニットを形成する相互接続された直線部材で構成されます。この構成により、力は主に軸方向の張力または圧縮として伝達され、構造効率が最大化されます。
典型的なアプリケーションには次のようなものがあります。
- 工業工場の屋根
- 倉庫のロングスパン構造-
- スタジアムとアリーナ
- 空港ターミナル
- 橋と高架歩道
- 重工業施設
鋼製トラスの仕様
| カテゴリ | 仕様 |
|---|---|
| 説明 | カスタム高強度鋼トラス- |
| 規格 | AISC / ユーロコード 3 / GB 50017 / AWS D1.1 / ISO 9001 |
| 鋼種 | Q235B / Q355B / S355 / ASTM A36 / A572 / 高強度最大 Q460 |
| 製造公差 | 長さ±2～5mm、真直度L/1000以下 |
| 表面保護 | 溶融亜鉛メッキ、ショットブラスト塗装- |
| スパン範囲 | 10 m – 120 m+ (カスタム最大 150 m) |
| 接続システム | 高強度ボルト締め (8.8 / 10.9) / 溶接 / ハイブリッド システム |
| 応用 | 産業プラント、格納庫、温室、送電塔、コンベヤ橋 |
当社の鋼鉄トラスの種類
カスタム鋼製トラスは、高強度で軽量な構造用鋼部品であり、スタジアム、展示ホール、橋、空港、工業用建物に広く採用されています。{0}
GNEE は、炭素鋼、ステンレス鋼、アルミニウム合金で製造されたカスタムの屋根トラス、スペース トラス、橋トラス、クレーン トラス、ステージ トラスを供給しています。最適化された構造設計、簡単な現場設置、溶融亜鉛めっきや塗装コーティングなどの多彩な表面仕上げを特徴として、従来の鋼製トラス製品を幅広く提供し、大規模なスパンの建設プロジェクトに耐久性とコスト効率の高いソリューションを提供します。{{2}

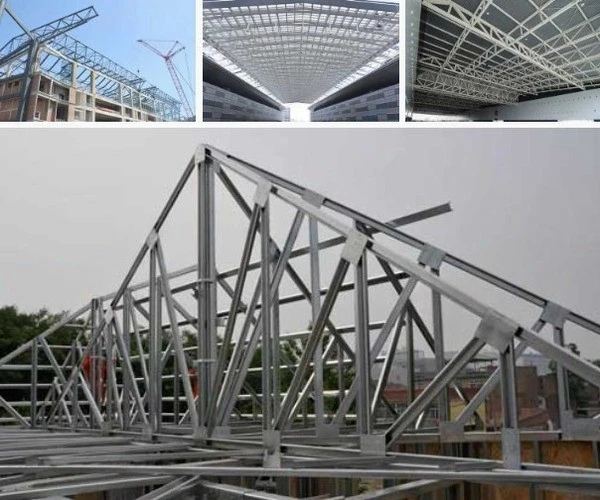

三角屋根トラス
説明：屋根トラス構造の最も伝統的で安定した形式の 1 つとして、相互接続された一連の三角形で構成されます。
アプリケーション:産業用建物、倉庫、作業場、展示場。
特徴：
シンプルな幾何学的構造による高い安定性。
製造が簡単でコスト効率が高い。-
軽量でありながら屋根の大きな荷重に耐えることができます

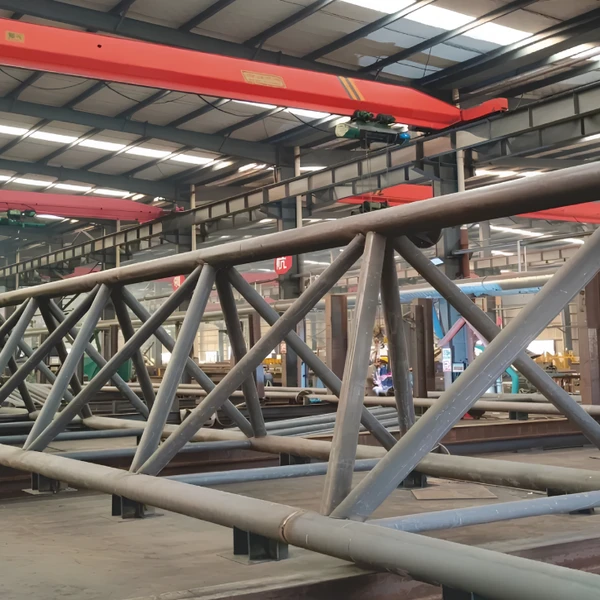

管状スペーストラス
説明：管状空間トラスは、管状部材で構成される 3 次元トラス システムです。-
アプリケーション:スタジアム、空港ターミナル、展示ホール、大きな鉄道駅、広場の屋根。
特徴：
空間耐荷重-と高い安定性。
軽量、高強度、大スパン。
様々な形状により様々な曲面の形成が可能

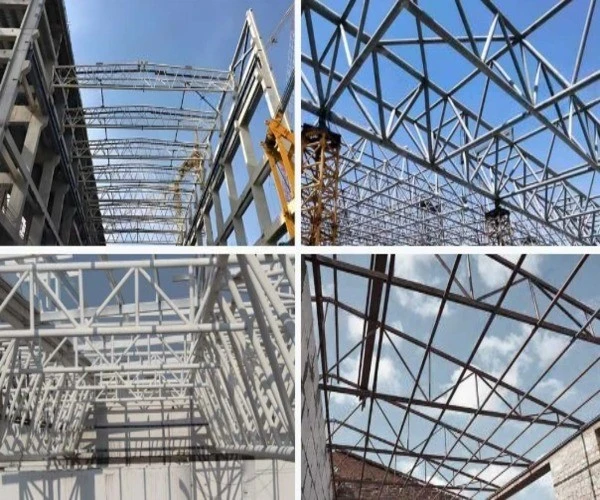

台形トラス
説明：このタイプのトラスは、上弦材と下弦材が台形に配置されているのが特徴です。構造全体の高さを最適化しながら、適度な屋根の傾斜を実現します。
アプリケーション:スポーツアリーナ、展示センター、工場、講堂。
特徴：
中スパンの屋根構造に最適です。-
コンパクトで美しい外観。
屋根の高さを低くしてスペース効率を向上

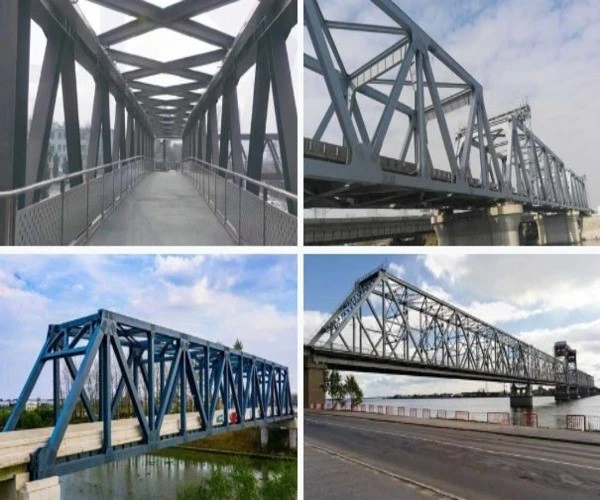

橋トラス
説明：主に 2 つのタイプ: 歩道橋トラス。歩道橋または軽負荷の通路に適しています。-鉄道橋の建設用に設計された高速鉄道橋トラス-。
アプリケーション:歩道橋、高架歩道、工場の廊下、小さな川を渡る橋。{0}}
特徴：
建物のファサードを引き立てる美しいデザイン。
軽量でありながら高剛性。
迅速な施工と現場での組み立てが簡単-

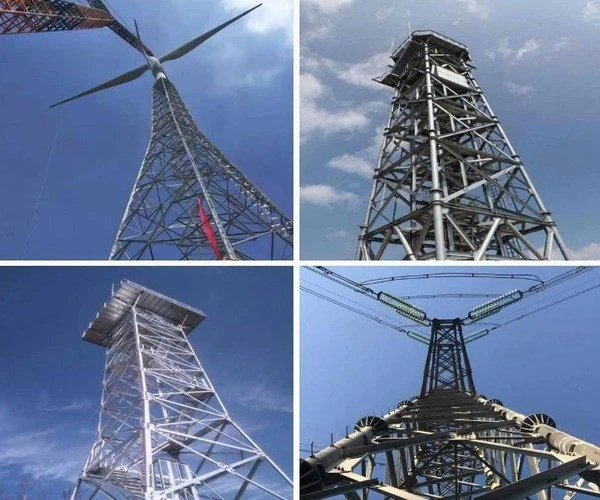

タワーとマストトラス
説明：これらは、アンテナ、照明、送電、監視装置をサポートするために設計された背の高いトラス構造または管状の構造物です。タワーは自立型構造ですが、マストは通常支線で安定させます。-
アプリケーション:通信塔、送電塔、電柱、風車支持塔、監視塔。
特徴：
モジュール式の製造と輸送。
メンテナンスの必要性が低く、耐用年数が長い。
耐風性、耐震性に優れた高層で安定した構造
鋼トラスの利点と用途
鋼トラスの利点
高い強度対-比
ロングスパン機能-
鋼材消費量の削減
素早いインストール
高い構造安定性
複雑なアーキテクチャへの適応性
優れた耐久性

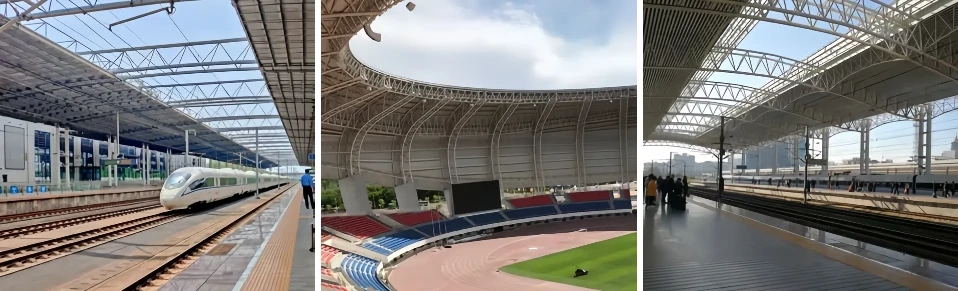

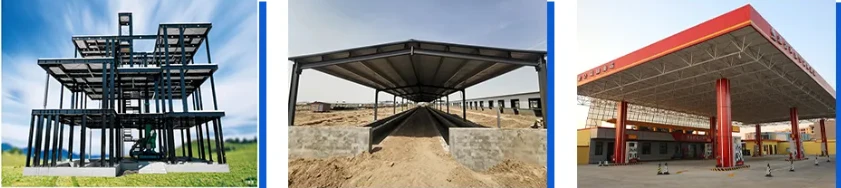

鋼トラスの応用例
工業用製造プラント
倉庫および物流センター
空港と交通拠点
スタジアムと展示ホール
エネルギー・電力施設
農業構造物
インフラストラクチャーブリッジ
当社の高度な製造能力
当社の鋼トラスの生産は、自動化と精密エンジニアリングを統合した工業グレードの製造システムに基づいています。{0}
主要原料成分
GNEE は、カスタム鋼鉄トラス ソリューションの経験豊富なサプライヤーです。当社の工場では、屋根トラス、床トラス、トラス桁、その他の構造フレームトラスを幅広く製造しています。鋼製トラスは、さまざまな鋼種と材料の種類に基づいて、次の構成で製造および供給されます。

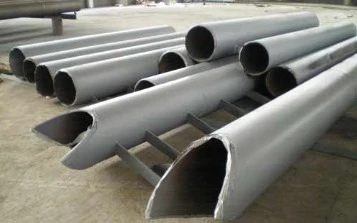

管状トラスコンポーネント
管状トラスのコンポーネントは軸方向の引張または圧縮のみを受け、応力は断面全体に均等に分散されます。-。

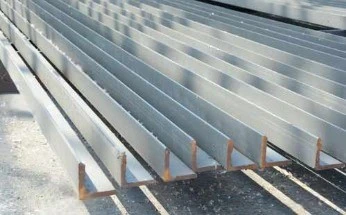

アングル鋼トラス部品
山形鋼のコンポーネントは、断面が軽量でコスト面でも有利です。{0}}

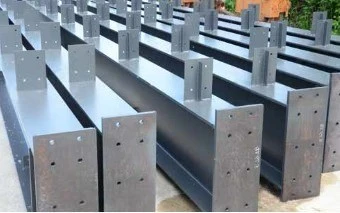

H- 形状トラスコンポーネント
H- 断面トラス コンポーネントは、断面係数が大きく、軽量で材料消費量が削減されています。

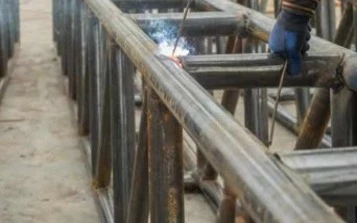

ボックストラスコンポーネント
ボックストラス部品は全体の剛性が高く、軽量であることが特徴です。

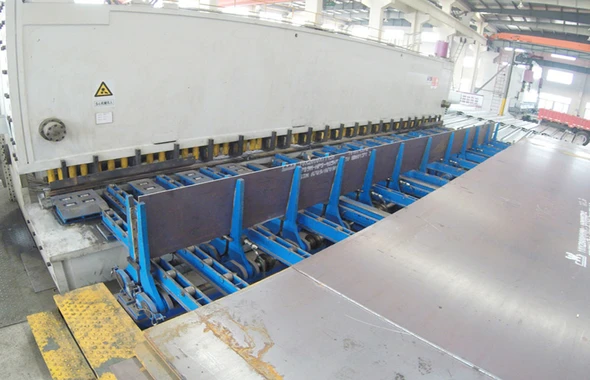

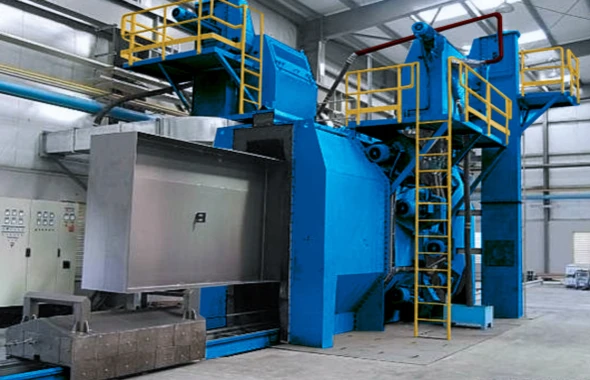

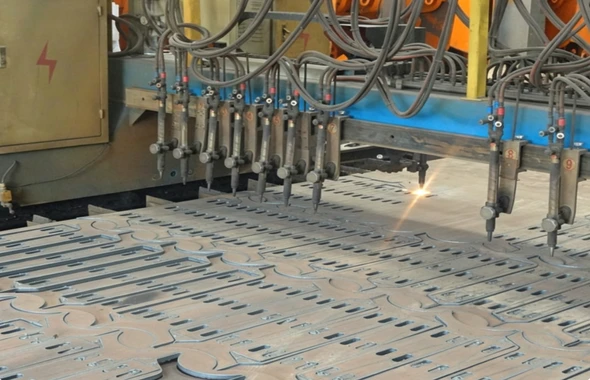

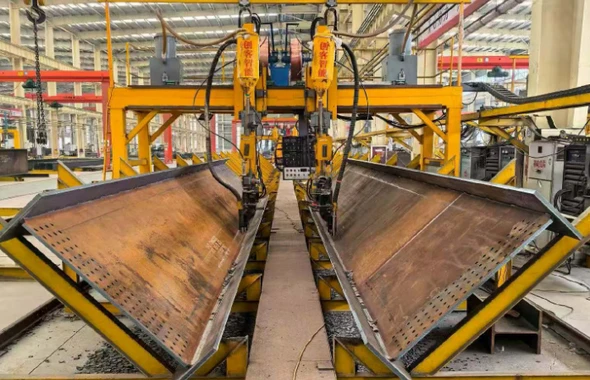

完全な処理装置
プレハブ鋼製トラス ソリューションの経験豊富なサプライヤーとして、GNEE はあらゆるプロジェクトを完璧に実行できるよう、包括的な生産設備を備えています。
品質管理
GNEE の鋼鉄トラスの品質管理システムには、すべての部材とアセンブリが設計公差を満たしていることを確認するための厳格な寸法検査、内部欠陥を検出するための重大な溶接の超音波試験 (UT)、死荷重、活荷重、風荷重、積雪荷重、クレーン荷重条件下での構造性能を評価するための荷重検証シミュレーション、およびコーティングの厚さ、密着性、耐食性を含む表面保護の品質を検証するためのコーティング検査が含まれており、エンジニアリング基準とプロジェクト要件への完全な準拠を保証します。
管状トラスの製造工程
完成鋼管 → パイプ切断 → 熱間曲げ → 部品組立 → 構造溶接（補強材含む） → 超音波検査 → 完成管トラス
鋼製トラスの梱包と配送
当社のスチールトラスは、安全な輸送を確保するために、スチールフレーム、保護包装、ラベル付きモジュールバンドルを使用して安全に梱包されています。プロジェクトの要件に応じて、コンテナまたはバルク輸送に適したプレハブモジュール、分割ユニット、またはフラットパック輸出パッケージとして納品されます。-これにより、効率的な積載、損傷リスクの軽減、および現場での設置が容易になります。-
